Module Électrique | MODULE (Variateur 1-10V)

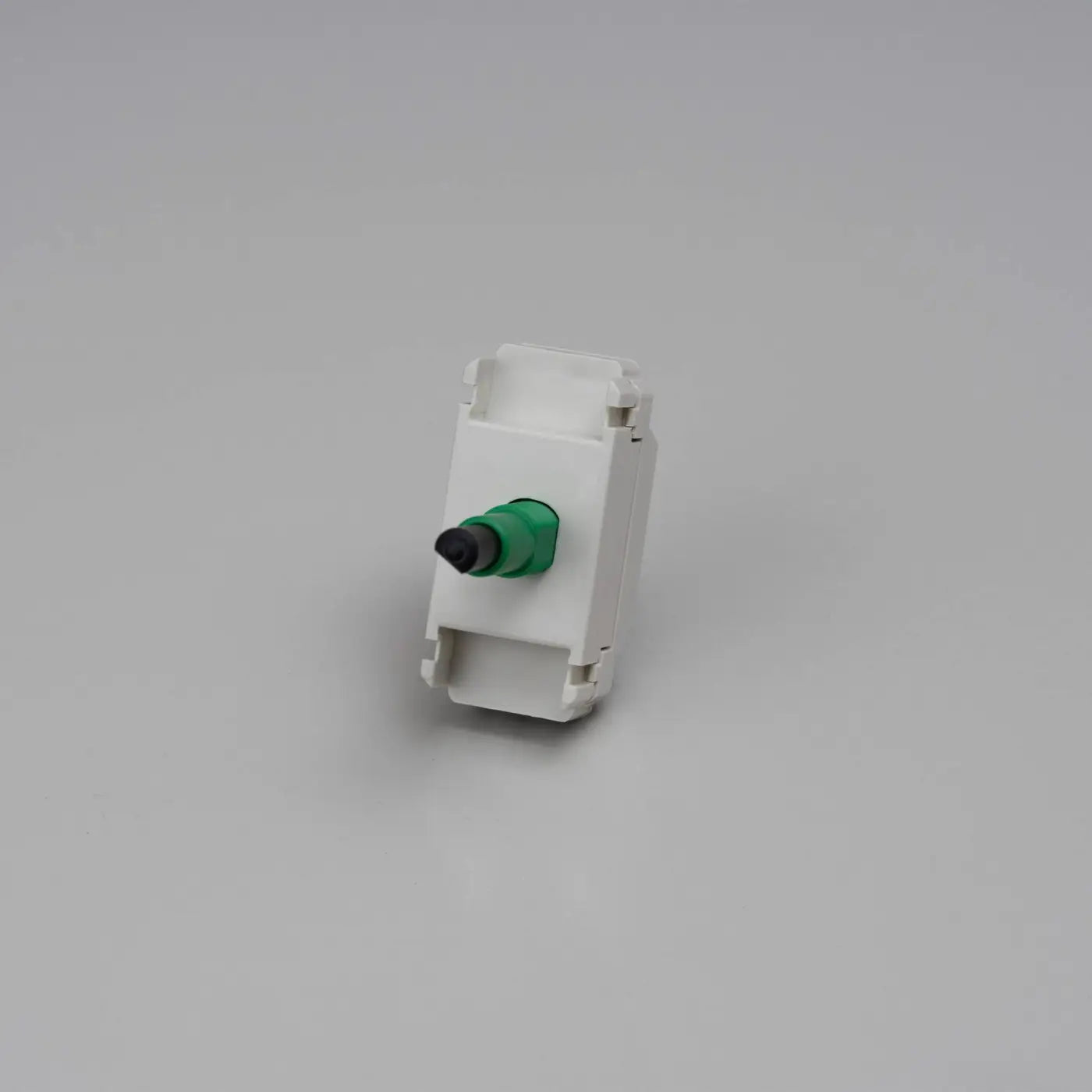

Le module variateur 1-10V de Buster + Punch est un variateur rotatif à commande 1-10 V, à monter sur une plaque de finition modulaire de la marque. Il pilote des ballasts dimmables, son interrupteur intégré accepte 6 A sous 250 V et il se vend seul, sans plaque ni bouton.

Variateur 1-10V : un module pour ballasts dimmables

Ce variateur 1-10V règle l'éclairage par un signal de commande. Il est conçu pour les ballasts haute fréquence dimmables qui demandent un signal 0-10 V ou 1-10 V. Il pilote un ou plusieurs ballasts, jusqu'à 20 mA sur sa sortie de commande.

Ce module électrique est prévu pour cet usage et pour aucun autre. La marque précise qu'un autre emploi endommage le variateur. Les bornes de commande 1-10 V ne doivent jamais être reliées au secteur.

Variateur rotatif va-et-vient : commande et câblage

Ce variateur rotatif s'allume et s'éteint par une pression sur le bouton, et il conserve le niveau choisi. Vous tournez le bouton pour régler l'intensité. La rotation est douce et silencieuse.

Il se câble en simple allumage, depuis un seul point, ou en va-et-vient, depuis 2 points. Dans ce second cas, l'autre point de commande reçoit un interrupteur va-et-vient ordinaire. Un seul variateur est admis par circuit.

L'interrupteur intégré accepte 6 A au maximum sous 250 V, en 50 Hz. Si le circuit alimente des ampoules ou des drivers LED, leur courant d'appel ne doit pas dépasser 6 A. Le raccordement électrique doit être confié à un électricien qualifié.

Plaque de finition et bouton de variateur à prévoir

Le coffret contient 1 module variateur 1-10V et 1 adaptateur anti-rotation, sans plaque ni bouton. Ce module est propre à Buster + Punch et fonctionne uniquement avec les boutons de variateur de la marque.

Il se complète avec une plaque de finition avec inserts, de 1 à 4 postes, dont chaque ouverture reçoit 1 variateur. La plaque sans inserts, réservée aux prises et aux modules de données, ne convient pas. Il faut aussi un kit de finition pour variateur, qui apporte le bouton en métal massif, avec la gravure alignée, appelée Linear, ou la gravure quadrillée, appelée Cross.

L'ensemble se pose sur une boîte d'encastrement au standard européen, montée à fleur du mur. Le module ne convient pas aux environnements humides. Il trouve sa place dans un salon, une salle à manger, un bureau ou une cuisine.

Questions fréquentes sur le module variateur 1-10V

Avec quel éclairage ce module fonctionne-t-il ?

Avec des ballasts haute fréquence dimmables qui demandent un signal de commande 0-10 V ou 1-10 V.

Peut-on y raccorder directement des ampoules LED dimmables ?

Ce module est conçu pour les ballasts pilotés en 0-10 V ou 1-10 V, et pour aucun autre usage. Pour des ampoules LED dimmables, la marque propose son module variateur 120W LED.

Ce module se câble-t-il en va-et-vient ?

Oui. Il se câble en simple allumage ou en va-et-vient, avec un interrupteur ordinaire à l'autre point de commande et un seul variateur par circuit.

Que faut-il acheter en plus du module ?

Une plaque de finition avec inserts et un kit de finition pour variateur Buster + Punch. Le module est vendu seul.

Peut-on l'installer dans une salle de bains ?

Non. Le module ne convient pas aux environnements humides.
