Module Électrique | MODULE (RJ45)

Le module RJ45 de Buster + Punch est une prise réseau de catégorie 6, à monter sur une plaque de finition modulaire. Il mesure 4,5 cm sur 4,5 cm, se raccorde par des bornes autodénudantes et existe en noir ou en blanc.

Une prise RJ45 de catégorie 6 pour le réseau de la maison

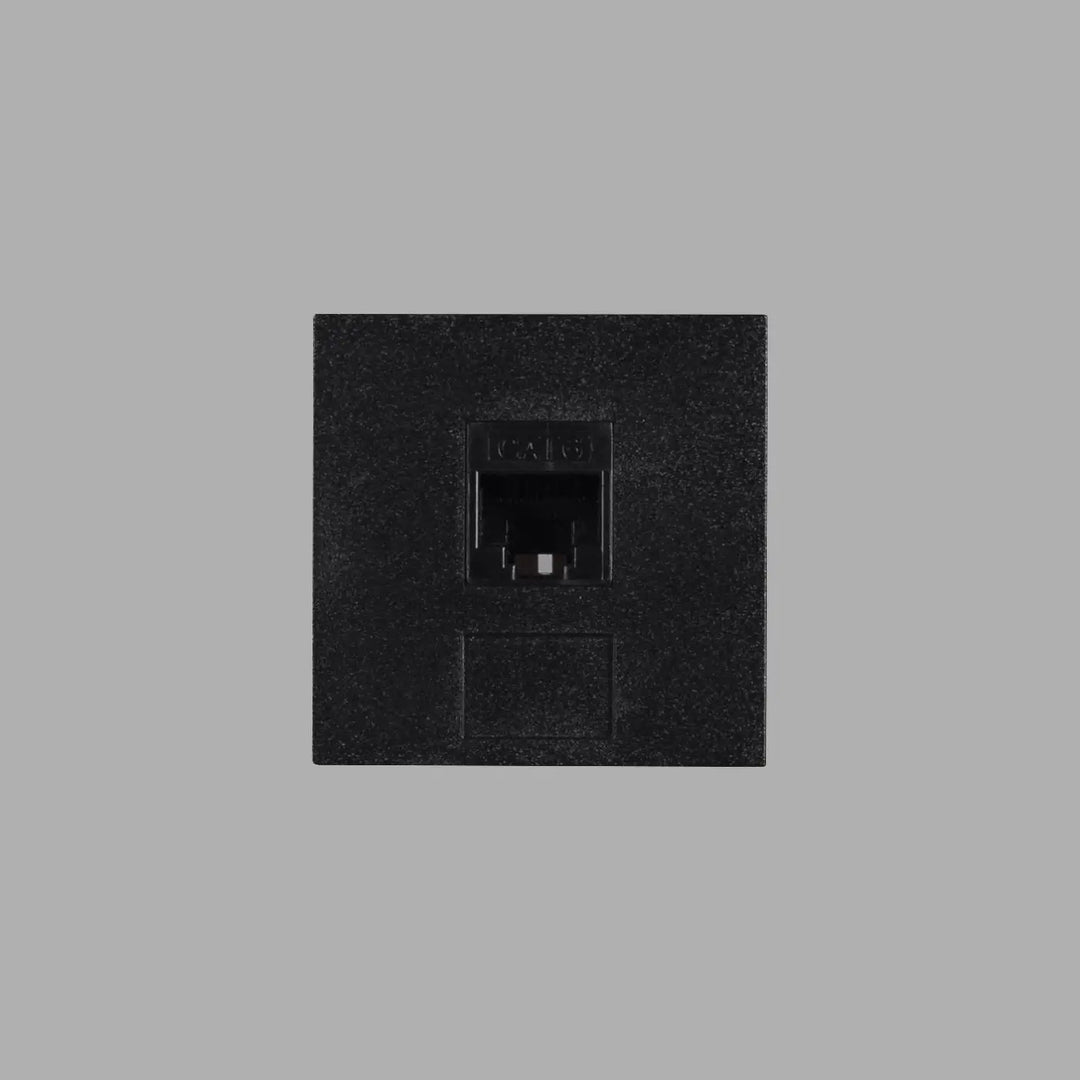

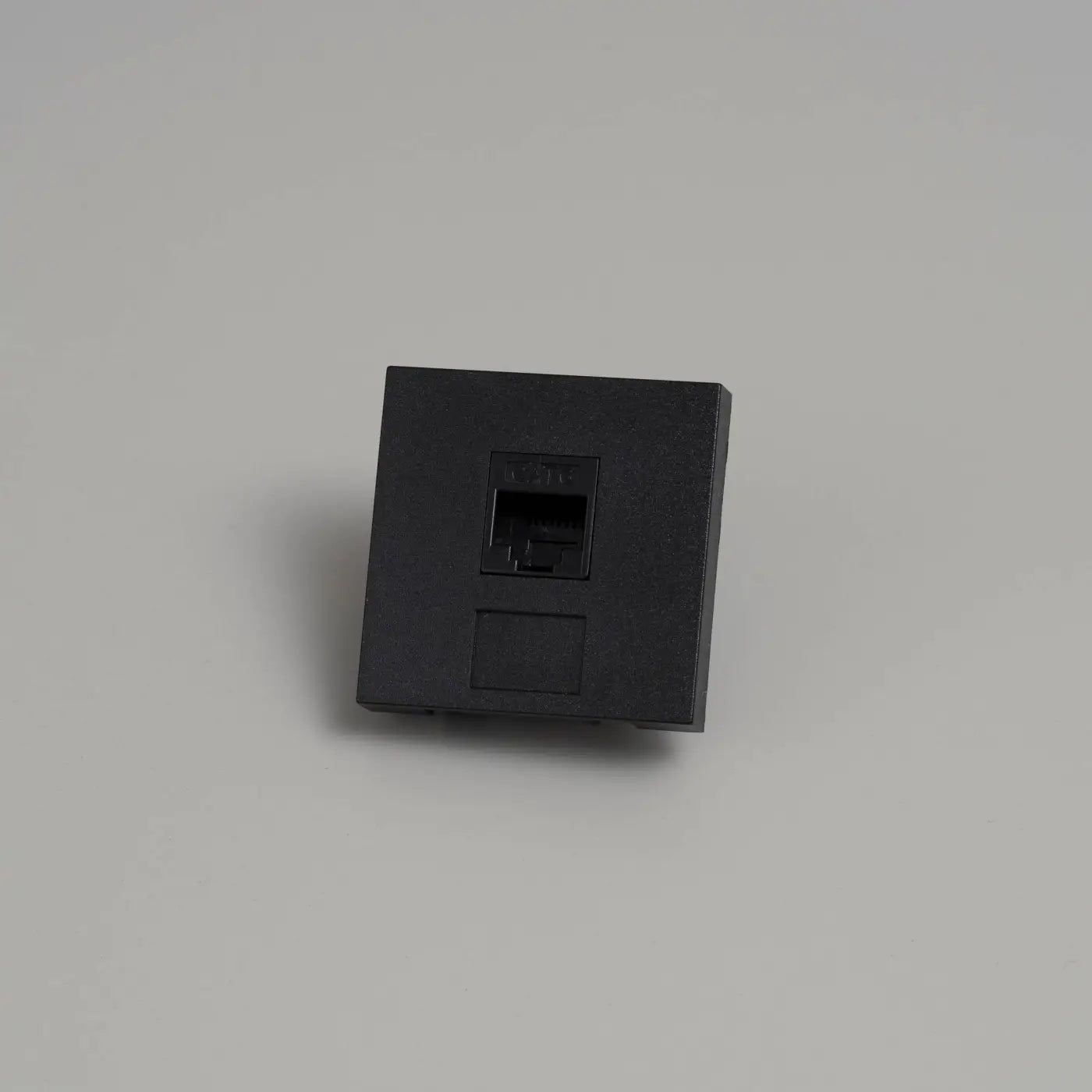

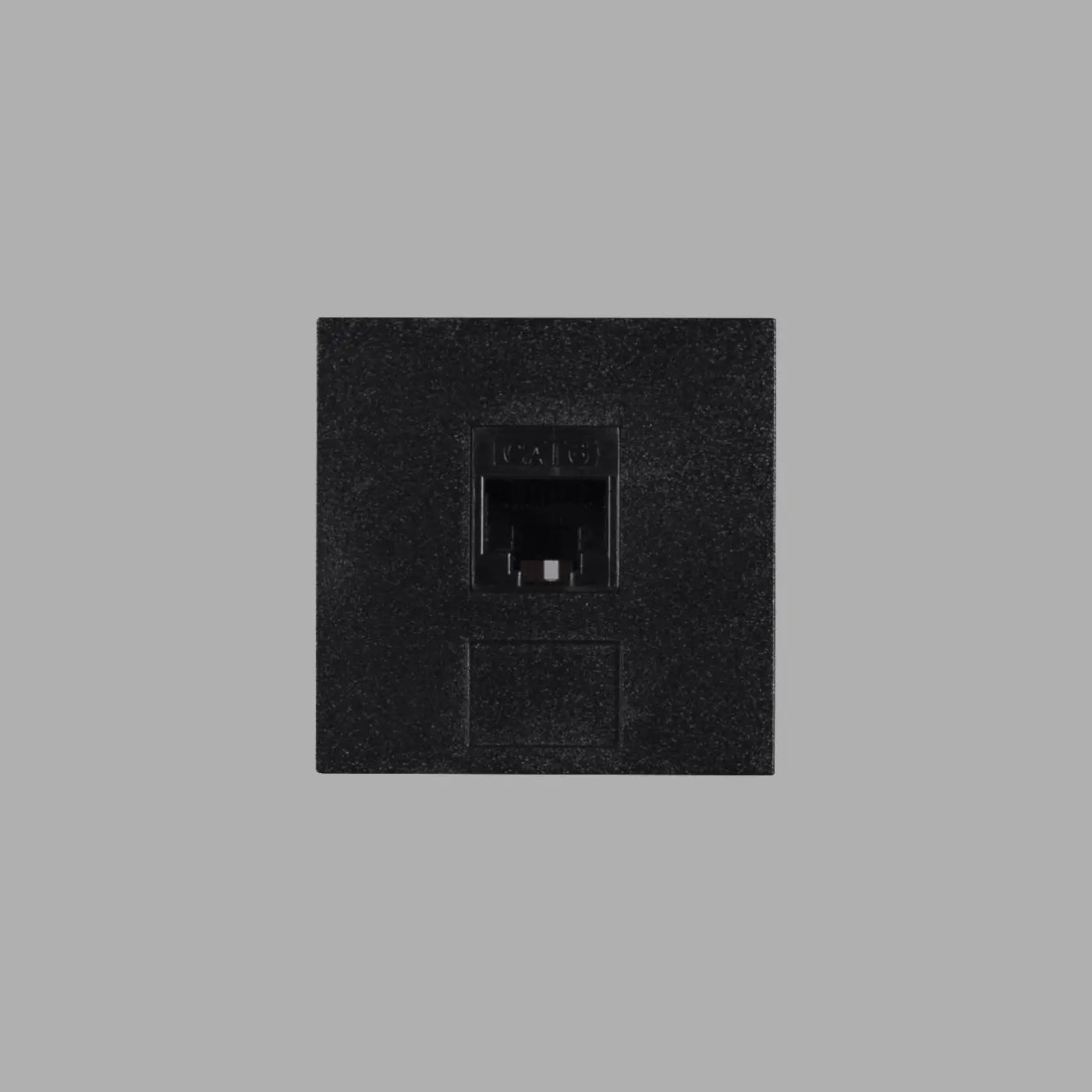

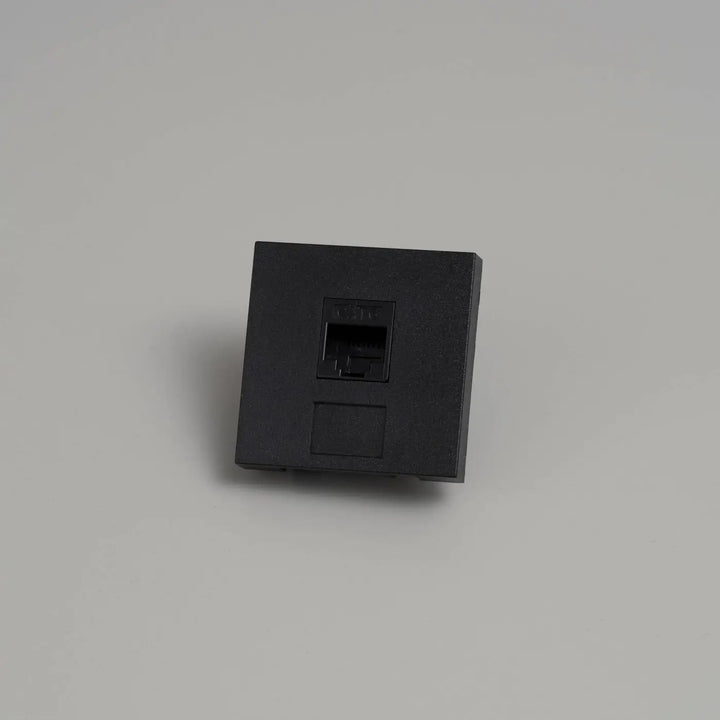

Ce module porte 1 port RJ45 en façade. C'est la prise réseau sur laquelle se branche un cordon Ethernet, pour relier un ordinateur ou un autre appareil au réseau de la maison.

Cette prise RJ45 catégorie 6 est prévue pour les installations câblées en catégorie 6. Elle n'est pas blindée. Faites vérifier par votre installateur qu'une prise non blindée convient à votre réseau.

Buster + Punch la propose au même format que ses autres modules de données. Le réseau peut ainsi rejoindre les prises et les interrupteurs de la marque, sur le même mur.

Bornes autodénudantes et format 45 mm : le raccordement

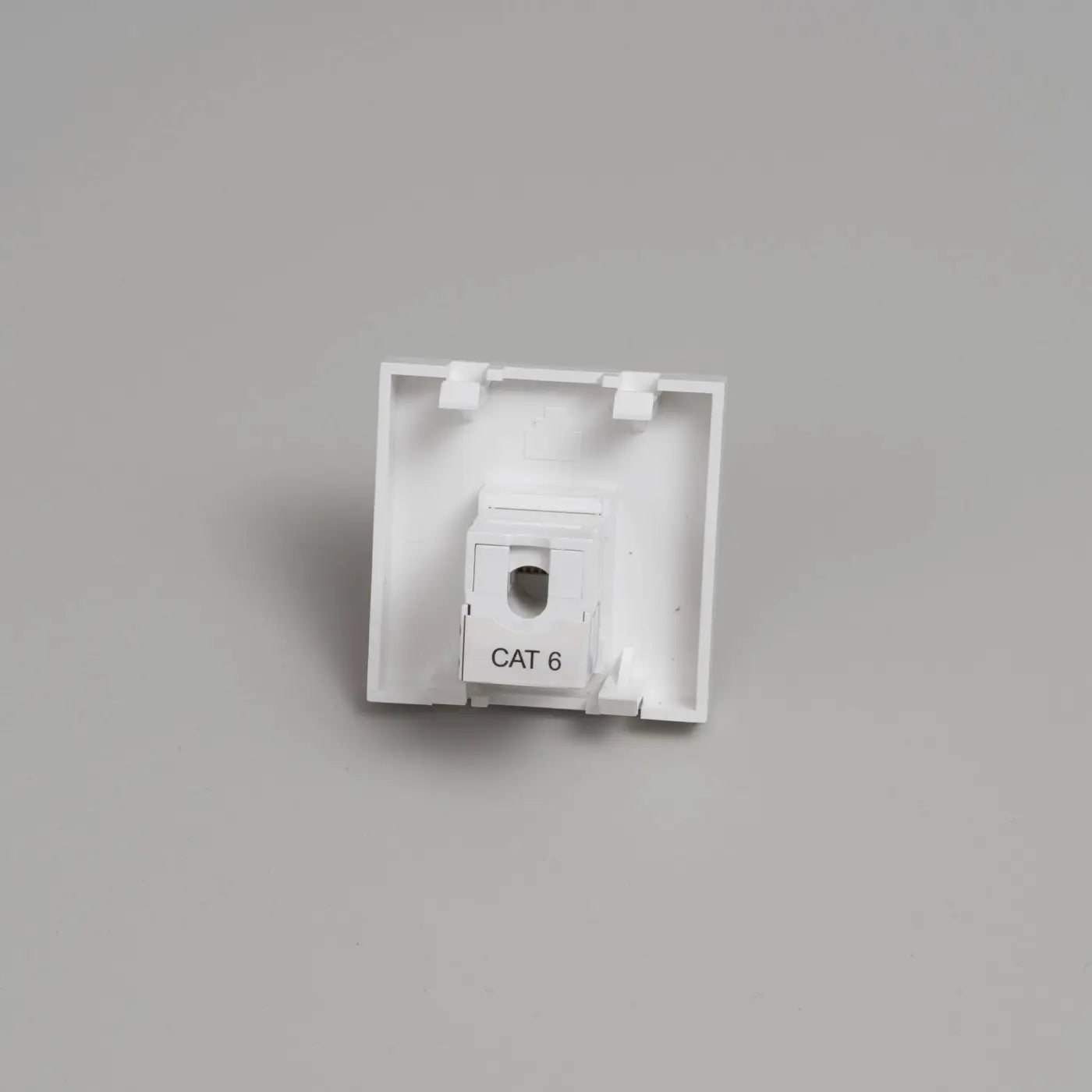

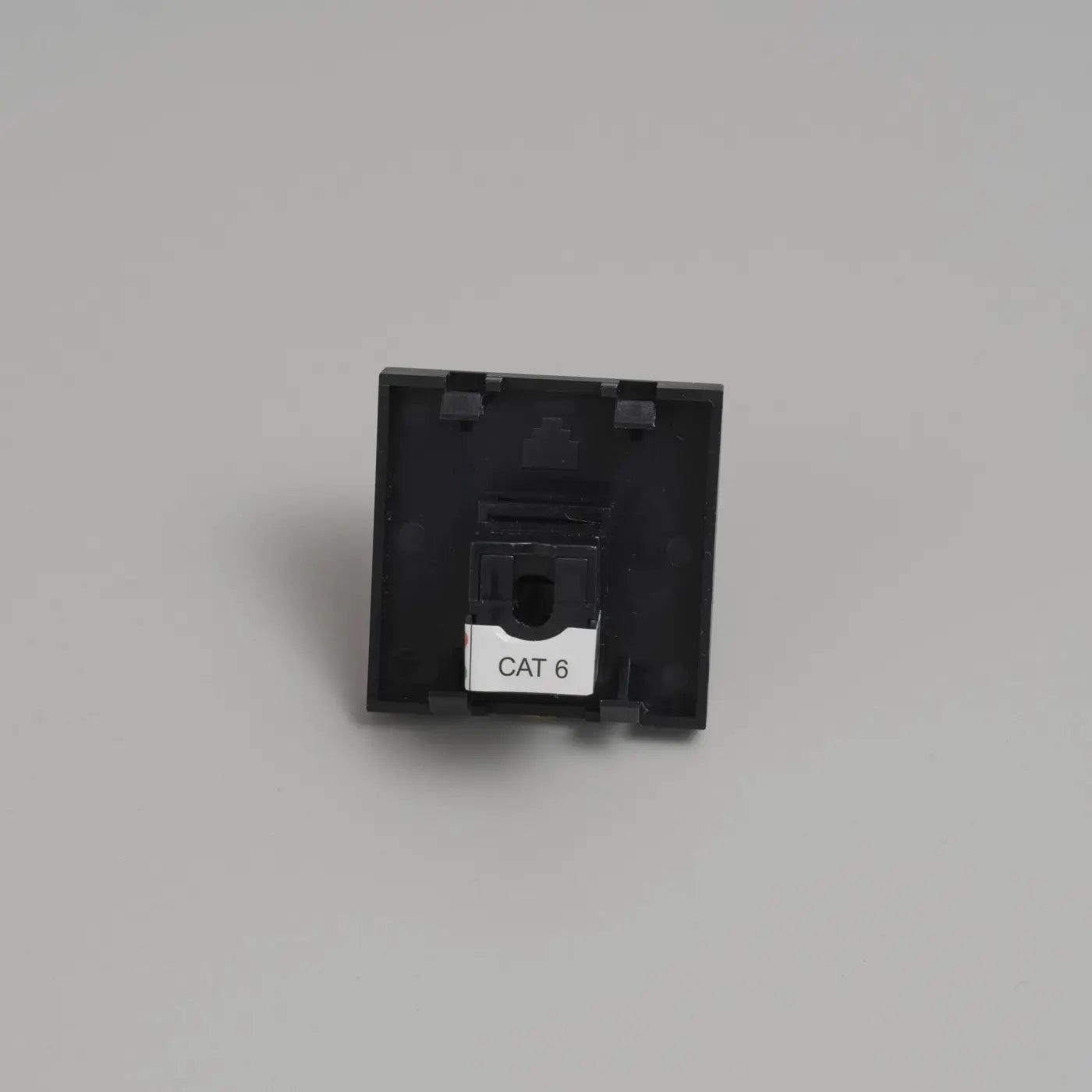

À l'arrière, le câble se raccorde sur des bornes autodénudantes de type IDC standard. Elles sont repérées par un code couleur, selon le câblage 568B.

Le module mesure 4,5 cm de large sur 4,5 cm de haut. C'est un module de 45 mm, le format des prises et des modules de données de la gamme. Il se clipse dans le support de la plaque.

La plaque se pose ensuite sur une boîte d'encastrement au standard européen, montée à fleur du mur. Le module ne convient pas aux environnements humides. Le raccordement électrique doit être confié à un électricien qualifié.

Module noir ou blanc : la plaque de finition à prévoir

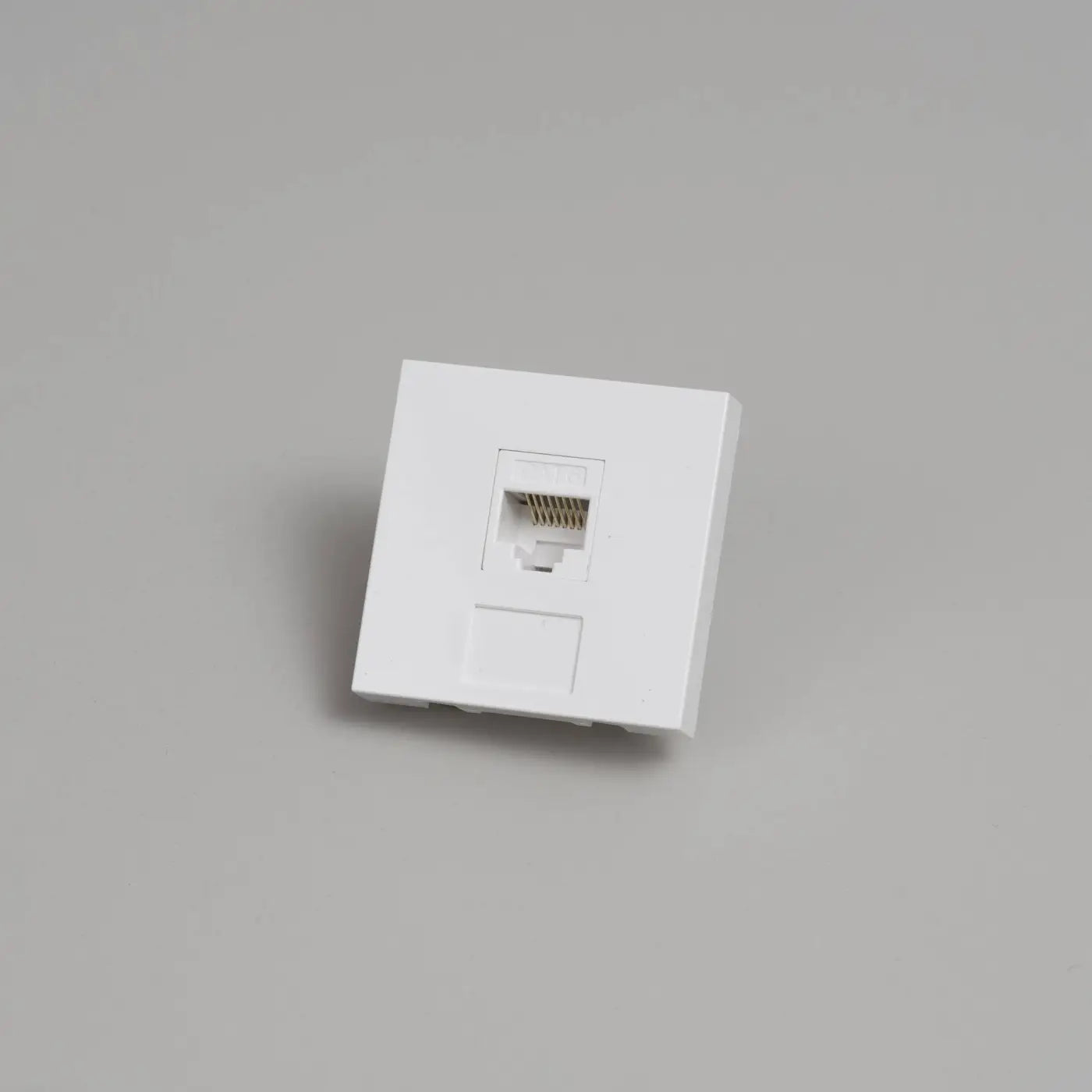

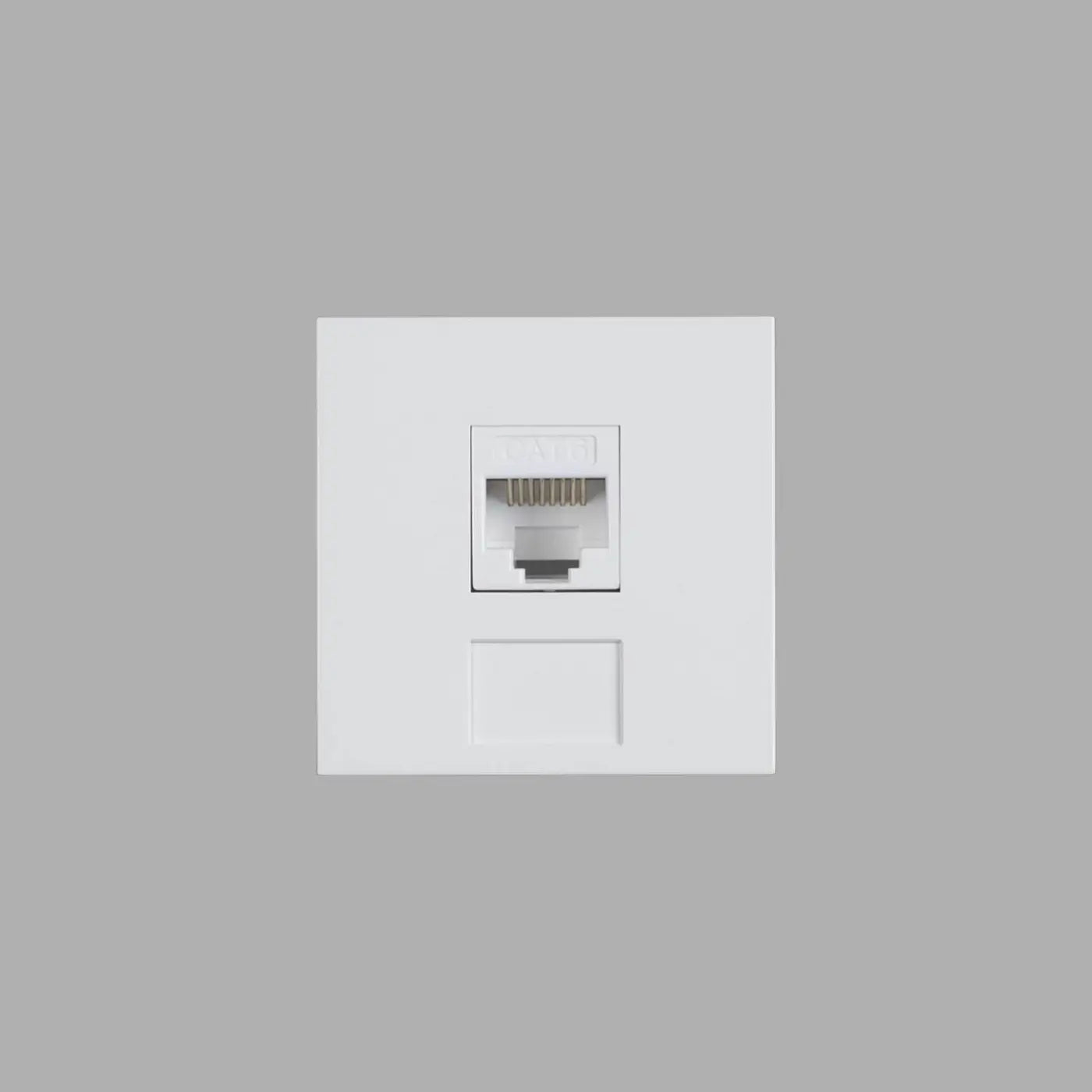

Le module est en plastique et existe en 2 couleurs, noir ou blanc. Le coffret contient 1 module RJ45, sans plaque.

Il se monte uniquement sur les plaques électriques modulaires Buster + Punch. Chaque ouverture de plaque reçoit 1 module de ce format. Il convient aux plaques de finition sans inserts comme aux plaques avec inserts, de 1 à 4 postes.

La plaque se commande à part, en laiton, acier, bronze fumé, noir ou blanc. Sur une plaque à plusieurs postes, le module RJ45 peut voisiner avec une prise de courant ou un autre module de données de la marque.

Questions fréquentes sur le module RJ45

Quelle est la catégorie de cette prise RJ45 ?

C'est une prise de catégorie 6. Elle n'est pas blindée.

Comment le câble se raccorde-t-il ?

Sur des bornes autodénudantes de type IDC, repérées par un code couleur selon le câblage 568B.

Quelles sont les dimensions du module ?

Il mesure 4,5 cm de large et 4,5 cm de haut.

La plaque est-elle fournie ?

Non. Le coffret contient 1 module RJ45, la plaque Buster + Punch se commande à part.

En quelles couleurs existe-t-il ?

En noir et en blanc.
